HMC500
產品介紹：

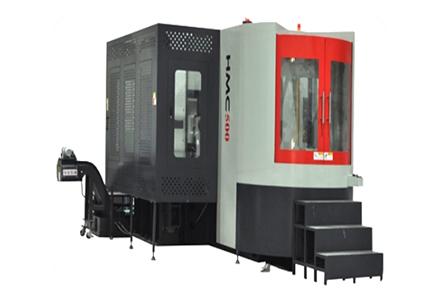

HMC500精密臥式加工中心采用正T型結構，整體式底座、大跨距雙層壁立柱、三軸重載滾柱導軌，整機結構剛性高。強制冷卻直聯主軸，機床精度穩定。配備雙托盤自動工件交換系統，適用于箱體、盤類、板殼、機座等零件的批量多面機械加工，也適用于各種模具的精加工。

產品特點：

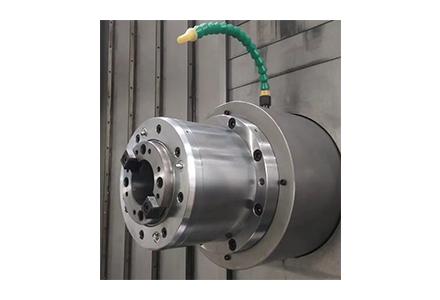

1）機床整體為正T型結構，高強度整體式鑄鐵底座，立柱采用大跨距階梯式導軌布局，精度保持性優良。

2）整機采用高剛性設計，主要結構經應力應變及有限元分析。

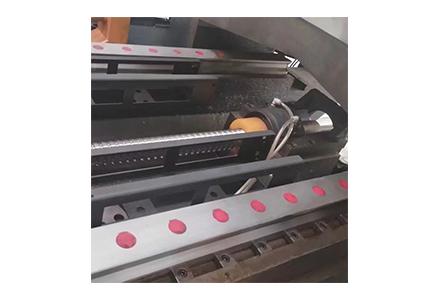

3）三軸采用重載型滾柱直線導軌，動態響應性能好，精度保持性高。保證加工運動的高速、高精度和高剛性。

4）高速高精度氣動主軸箱自重平衡系統，高速穩定性好。

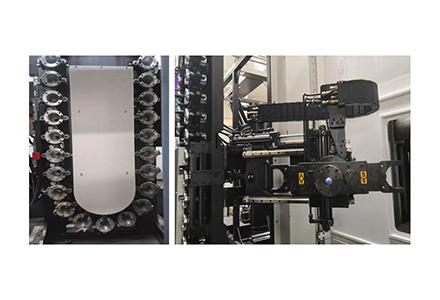

5）圓盤刀庫，承載能力達，穩定高。

6）雙托盤工件自動交換系統，可提高加工效率高。

7）內置雙螺旋后排式排屑器，排屑能力大，結構緊湊；冷卻水箱采用分離式，移動、清潔方便。

適用行業：

適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。



技術規格：

項目

單位

HMC500

移

動

X軸

mm

850

Y軸

mm

700

Z軸

mm

800

主軸端到工作臺中心的距離

mm

70-870

主軸中心到托盤頂部的距離

mm

75-775

工

作

臺

及

托

盤

工作臺尺寸

mm

500×500

工作臺分度

Deg

工作臺分度360×1°(選配360×0.001°)

工作臺類型



螺紋孔型24-M16

工作臺承載能力

kg

500

最大工件尺寸，回轉直徑

mm

Ф750，H850

托盤交換型式



旋轉式

托盤交換時間

s

25

托盤個數



2

主

軸

主軸最高轉速

r/min

10000

主軸功率

kW

11/15（FANUC）、17.5（西門子）

主軸扭矩

Nm

52.5/70（FANUC）、96（西門子）

錐孔



BT40

主軸冷卻方式



強制冷卻

三軸光柵



選配

進

給

導軌



滾柱線性導軌

進給電機X/Y/Z

kW

3/3/3（FANUC）、7.1/7.1/7.1（西門子）

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

32/32/32

快速進給速度X/Y/Z

mm/min

12000

絲杠直徑X/Y/Z

mm

50/45/50

絲杠冷卻



強制冷卻

三軸光柵



選配

刀

具

裝

置

刀具容納數

把

32

刀具交換方式



機械手

刀具選擇方式



雙向

刀具最大重量

kg

8（平均刀重小于5）

最大刀具直徑（滿刀/鄰空）

mm

80/150

最大刀具長度

mm

300

刀柄型式



BT40

拉釘型式



P40T-1

換刀時間（T-T）（s）

s

4

精

度

定位精度

mm

0.010

配光柵尺定位精度

mm

0.008

重復定位精度

mm

0.008

配光柵尺重復定位精度

mm

0.005

工作臺分度定位精度

″

14

工作臺重復分度定位精度

″

8

其

它

氣源

MPa

0.6-0.8

切削液槽容量

L

500

電源

kW

50

機床外形尺寸（不含腳踏板、排屑器、接屑車、液壓站等）

mm

5300×3900×300

機床重量

kg

20000
